Membuat Sensore Jarak Dengan Arduino
Hi,.sobat rahasia87 semoga tutorial ini bisa membantu sobat untuk latihan.ok kali ini aku posting tentang " Membuat Sensore Jarak Jauh Menggunakan Arduino" dan keterangan yang di dapat akan di tampilkan di lcd 16x2. simak yah sobat ....

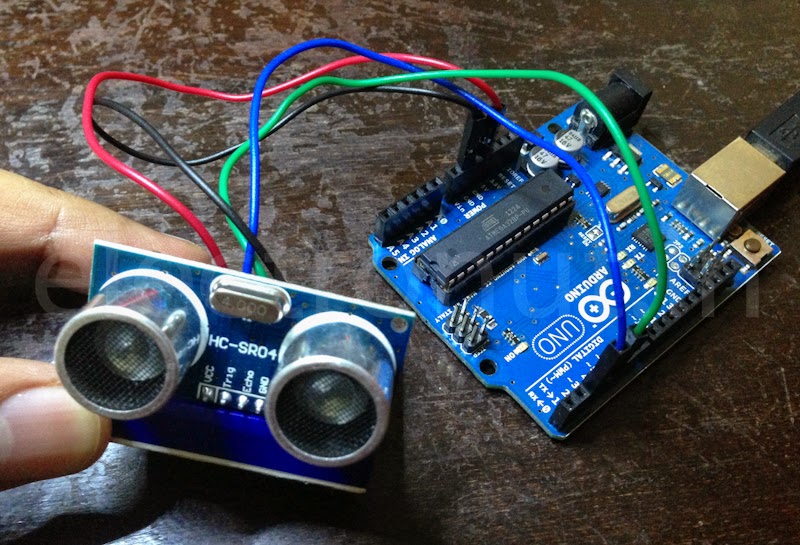

pertama tama sobat harus membaut schematic untuk pemasangan jalur pin arduino ke sensore..lihat gambar di bawah ini...
ok sobat, kalau sudah silahkan sobat masukan codingnya
Coding
#include <LiquidCrystal.h>
#define echoPin 6
#define initPin 7
unsigned long pulseTime = 0;
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup() {
//Setup LCD
lcd.begin(16, 2);
pinMode(initPin, OUTPUT);
pinMode(echoPin, INPUT);
}
void loop() {
digitalWrite(initPin, HIGH);
delayMicroseconds(10);
digitalWrite(initPin, LOW);
pulseTime = pulseIn(echoPin, HIGH);
lcd.setCursor(0,0);
lcd.print("Jarak = ");
lcd.print(pulseTime / 58, DEC);
lcd.print(" cm");
lcd.setCursor(0,1);
lcd.print(" rahasia87.blogspot.com");
delay(100);
lcd.clear();
}
Hi,.sobat rahasia87 semoga tutorial ini bisa membantu sobat untuk latihan.ok kali ini aku posting tentang " Membuat Sensore Jarak Jauh Menggunakan Arduino" dan keterangan yang di dapat akan di tampilkan di lcd 16x2. simak yah sobat ....
pertama tama sobat harus membaut schematic untuk pemasangan jalur pin arduino ke sensore..lihat gambar di bawah ini...
ok sobat, kalau sudah silahkan sobat masukan codingnya
Coding
#include <LiquidCrystal.h>
#define echoPin 6
#define initPin 7
unsigned long pulseTime = 0;
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup() {
//Setup LCD
lcd.begin(16, 2);
pinMode(initPin, OUTPUT);
pinMode(echoPin, INPUT);
}
void loop() {
digitalWrite(initPin, HIGH);
delayMicroseconds(10);
digitalWrite(initPin, LOW);
pulseTime = pulseIn(echoPin, HIGH);
lcd.setCursor(0,0);
lcd.print("Jarak = ");
lcd.print(pulseTime / 58, DEC);
lcd.print(" cm");
lcd.setCursor(0,1);
lcd.print(" rahasia87.blogspot.com");
delay(100);
lcd.clear();
}
